Укажите на профиле знаком «Х» положение дороги.
Условие

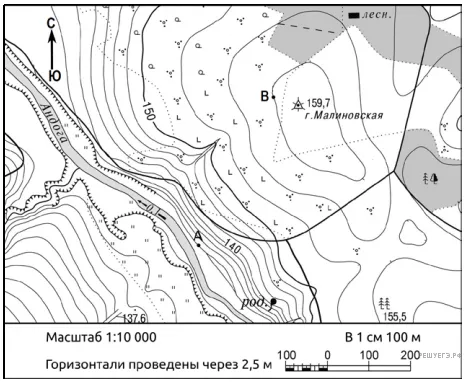

Постройте профиль рельефа местности по линии А−В. Для этого перенесите основу для построения профиля на чистый лист, используя горизонтальный масштаб (в 1 см — 50 м) и вертикальный масштаб (в 1 см — 10 м). Укажите на профиле знаком «Х» положение дороги.
№ |
Формат задания
Решение по шагам
Как рассуждать
На рисунке в ответе длина горизонтальной линии основы профиля равна 80 ± 2мм и расстояние от левой вертикальной оси до дороги — 14 ± 2 мм.2. Форма профиля в основном совпадает с эталоном*.3. На участке от точки А до дороги склон круче, чем на участке от дороги до точки В. [рисунок] *Примечание. Форма профиля считается совпадающей с эталоном, если она соответствует всем следующим четырём условиям:
Осталось ещё 1 шаг
Участки со спусками (подъёмами) соответствуют…
