Ученик прикрепил пружину одним концом к штативу, а к другому концу этой

Условие

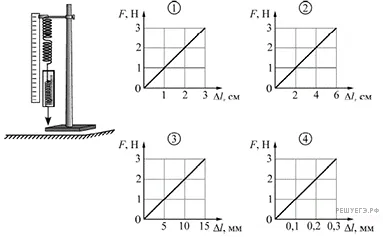

Ученик прикрепил пружину одним концом к штативу, а к другому концу этой пружины прикрепил динамометр. Затем ученик измерял величину растяжения пружины $\Delta l$ в зависимости от прикладываемой к ней силы F Используя полученные результаты, он построил график, изображенный на рисунке.

Рисунок к задаче

Затем он проделал аналогичный эксперимент, соединив две пружины (точно такие же, как и в первом опыте) последовательно. По результатам этих измерений он построил еще один график зависимости $F ( \Delta l )$ Этот график обозначен номером

Рисунок к задаче

1. 1. 1. 4

Ответ

Ответ и полный разбор откроются после входа

Посмотреть ответ

Решение по шагам

Как рассуждать
Решение. При последовательном соединении пружин суммарная жесткость находится по формуле: $\frac{1}{k} = \frac{1}{k_1} + \frac{1}{k_2} \Leftrightarrow k= \frac{k_1k_2}{k_1 + k_2}$ В нашем опыте $k_1=k_2,$ поэтому: $k= \frac{k_1^{2}}{2k_1} = \frac{1}{2} k_1$ Из первого рисунка находим, что жесткость пружины равна 1 Н/см, значит, суммарная жесткость пружин во втором опыте 0,5 Н/см. Этому соответствует график под номером

Осталось ещё 1 шаг

Правильный ответ указан под номером…
