Изучение спектровВсе нагретые тела излучают электромагнитные волны.

Изучение спектровВсе нагретые тела излучают электромагнитные волны. Чтобы экспериментально исследовать зависимость интенсивности излучения от длины волны, необходимо:1) разложить излучение в спектр;2) измерить распределение энергии в спектре.

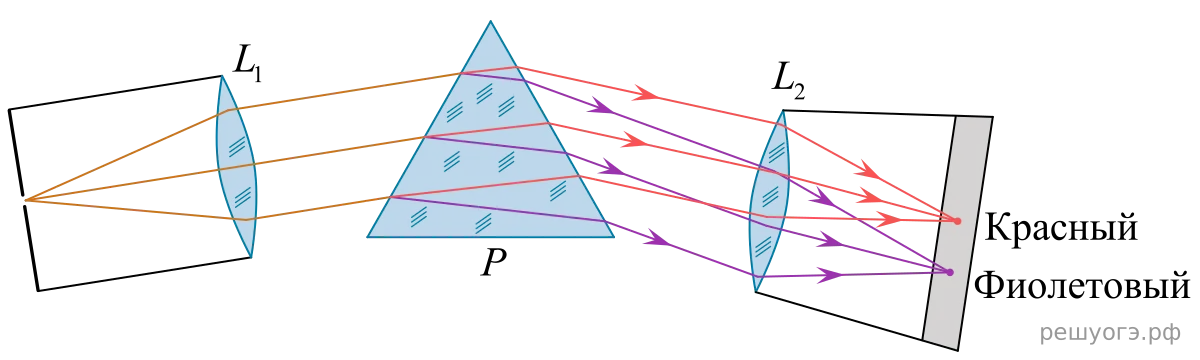

Для получения и исследования спектров служат спектральные аппараты -спектрографы. Схема призменного спектрографа представлена на рисунке. Исследуемое излучение поступает сначала в трубу, на одном конце которой имеется ширма с узкой щелью, а на другом - собирающая линза L₁. Щель находится в фокусе линзы. Поэтому расходящийся световой пучок, попадающий на линзу из щели, выходит из нее параллельным пучком и падает на призму Р.

Так как разным частотам соответствуют различные показатели преломления, то из призмы выходят параллельные пучки разного цвета, не совпадающие по направлению. Они падают на линзу L₂. На фокусном расстоянии от этой линзы располагается экран, матовое стекло или фотопластинка. Линза L₂ фокусирует параллельные пучки лучей на экране, и вместо одного изображения щели получается целый ряд изображений. Каждой частоте (точнее, узкому спектральному интервалу) соответствует свое изображение в виде цветной полоски. Все эти изображения вместе и образуют спектр. Энергия излучения вызывает нагревание тела, поэтому достаточно измерить температуру тела и по ней судить о количестве поглощенной в единицу времени энергии. В качестве чувствительного элемента можно взять тонкую металлическую пластину, покрытую тонким слоем сажи, и по нагреванию пластины судить об энергии излучения в данной части спектра. В устройстве призменного спектрографа линза L₂ (см. рис.) служит для

1. разложения света в спектр

2. фокусировки лучей определенной частоты в узкую полоску на экране

3. определения интенсивности излучения в различных частях спектра

4. преобразования расходящегося светового пучка в параллельные лучи
