В электрической цепи, схема которой изображена на рисунке, источник

Условие

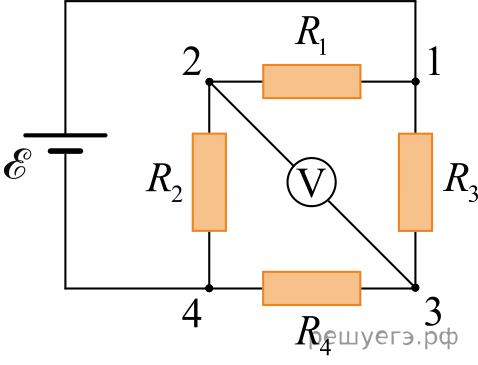

Рисунок к задаче

В электрической цепи, схема которой изображена на рисунке, источник постоянного напряжения с малым внутренним сопротивлением подключен к точкам 1 и 4 электрической цепи, состоящей из резисторов с сопротивлениями $R_1 = 1Ом,$ $R_2 = 2Ом,$ $R_3 = 3Ом$ и $R_4 = 4Ом$ Идеальный вольтметр, подключенный между точками 2 и 3 этой цепи, показывает напряжение $U_23 = 2В$ Найдите ЭДС источника напряжения.

Ответ

Ответ и полный разбор откроются после входа

Посмотреть ответ

Решение по шагам

Как рассуждать
Обозначим токи, текущие по двум параллельным ветвям цепи 1−2−4 и 1−3−4, через $I_1$ и $I_2$ Сопротивления этих ветвей, согласно формуле для последовательного соединения резисторов, равны $R_1 + R_2$ и $R_3 + R_4,$ соответственно.2. К обеим ветвям подключен источник ЭДС $\mathcal{E} ,$ и по закону Ома для полной (замкнутой) цепи по ним текут токи $I_1 = \frac{\mathcal{E}}{R_1 + R_2}$ и $I_2= \frac{\mathcal{E}}{R_3 + R_4}$

Осталось ещё 1 шаг

По закону Ома для участка цепи падения…

Получить полное решение

Бесплатно · займёт минуту
