В электрической цепи, схема которой изображена на рисунке, источник

Условие

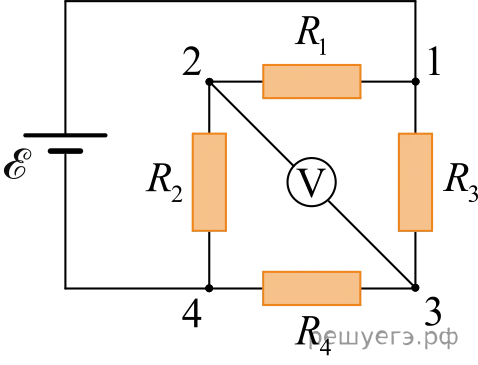

Рисунок к задаче

В электрической цепи, схема которой изображена на рисунке, источник постоянного напряжения с ЭДС E=12В\mathcal{E} = 12В и малым внутренним сопротивлением подключен к точкам 1 и 4 электрической цепи, состоящей из резисторов с сопротивлениями R1=1Ом,R_1 = 1Ом, R2=2Ом,R_2 = 2Ом, R3=3ОмR_3 = 3Ом и R4=4ОмR_4 = 4Ом Найдите, что показывает идеальный вольтметр, подключенный между точками 2 и 3 этой цепи.

Ответ

Ответ и полный разбор откроются после входа

Посмотреть ответ

Решение по шагам

  1. Как рассуждать

    Обозначим токи, текущие по двум параллельным ветвям цепи 1-2-4 и 1-3-4, через I1I_1 и I2I_2 Сопротивления этих ветвей, согласно формуле для последовательного соединения резисторов, равны R1+R2R_1 + R_2 и R3+R4,R_3 + R_4, соответственно.2. К обеим ветвям подключен источник ЭДС E,\mathcal{E} , и по закону Ома для полной (замкнутой) цепи по ним текут токи: I1=ER1+R2I_1 = \frac{\mathcal{E}}{R_1 + R_2} и I2=ER3+R4I_2= \frac{\mathcal{E}}{R_3 + R_4}

Осталось ещё 1 шаг

  1. По закону Ома для участка цепи падения…

Получить полное решение

Бесплатно · займёт минуту
