11 класс·высокий уровень

На рисунке изображена схема электрической цепи, состоящей из источника

Условие

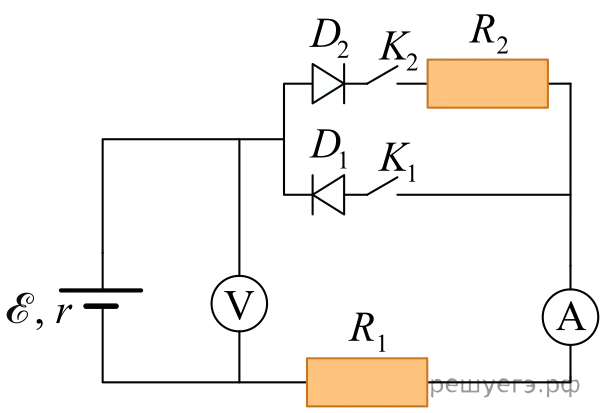

Рисунок к задаче

На рисунке изображена схема электрической цепи, состоящей из источника тока с ЭДС $\mathcal{E}$ и внутренним сопротивлением r, двух резисторов с сопротивлениями $R_1$ и $R_2$ соответственно, двух идеальных диодов $D_1$ и $D_2,$ идеальных амперметра и вольтметра. Длительный промежуток времени ключ $K_2$ замкнут, а ключ $K_1$ размокнут. Опираясь на законы электродинамики, объясните, как изменятся показания вольтметра и амперметра, если ключ $K_1$ замкнуть, а ключ $K_2$ разомкнуть.

Ответ

Ответ и полный разбор откроются после входа

Посмотреть ответ

Решение по шагам

Как рассуждать
При замыкании ключа К₂ ток, идущий от плюса к минусу, пройдет через диод D₂ и через резистор R₂, а также через присоединенный к нему последовательно резистор R_(1.) При последовательном соединении сопротивление цепи будет равняться $R=R_1 + R_2$ По закону Ома для полной цепи $I= \frac{\mathcal{E}}{R + r} = \frac{\mathcal{E}}{R_1 + R_2 + r}$ По закону Ома для участка цепи напряжение, которое покажет вольтметр, равно $U=IR= \frac{\mathcal{E} ( R_1 + R_2 )}{R_1 + R_2 + r}$ При замыкании ключа К₁ и размыкании ключа К₂ ток не пойдет через резистор R₂, не пройдет через диод D₁.

Осталось ещё 1 шаг

Таким образом, ток в цепи отсутствует…

Получить полное решение

Бесплатно · займёт минуту
