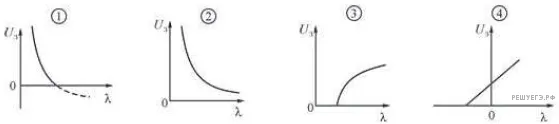

На каком рисунке правильно изображена эта зависимость?

Решение по шагам

1. 1

   Как рассуждать

   Решение. Согласно уравнению фотоэффекта Эйнштейна, энергия фотона идет на работы выхода электрона с поверхности металла и на сообщение ему кинетической энергии: $h\nu = A_вых + E_кин$ Запирающим напряжением называется, минимальное напряжение между электродами при котором прекращается фототок, то есть $eU_з=E_кин$ Частота света связана с длиной волны соотношением $\lambda\nu = c$ Таким образом, для зависимости запирающего напряжения от частоты света имеем: $U_з = - \frac{A_вых}{e} + \frac{hc}{e\lambda}$ Правильный график представлен на рисунке 1: запирающее напряжение убывает обратно пропорционально длине волны с ростом длины волны, при длине волны красной границы запирающее напряжение обращается в ноль, выше этой длины волны фотоэффект не наблюдается. Ответ: 1
