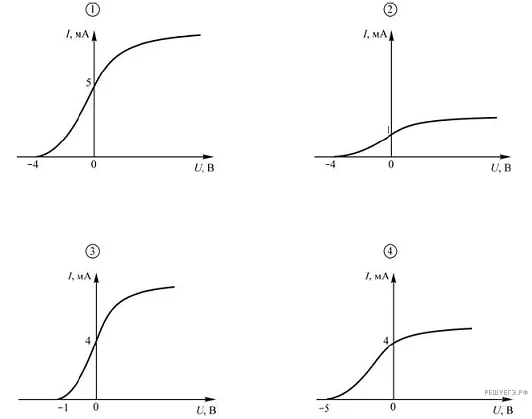

На каком рисунке правильно изображен график зависимости фототока I от

Решение по шагам

1. 1

   Как рассуждать

   Согласно уравнению фотоэффекта Эйнштейна, энергия фотонов связана с работой выхода и запирающим напряжением соотношением: $E_фот=A_вых + eU$ Следовательно, запирающее напряжение равно $U= \frac{E_фот - A_вых}{e} = \frac{5эВ - 4эВ}{1,6 \cdot 10^{-19} Кл} =1В$ Таким образом, при значении напряжения на конденсаторе минус 1В фототок должен обращаться в ноль, все вылетающие фотоэлектроны, не успев долететь до противоположной пластины, возвращаются назад под действием электрического поля пластин.
