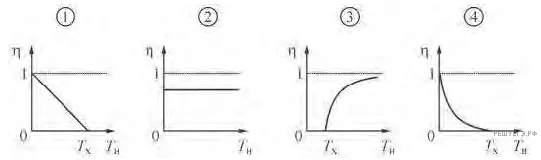

На каком из рисунков правильно изображена зависимость КПД $\eta$

Решение по шагам

1. 1

   Как рассуждать

   Решение. КПД идеальной тепловой машины дается выражением: $\eta = 1 - \frac{T_х}{T_н}$ Таким образом, при фиксированной температуре холодильника $T_х$ КПД ведет себя так, как показано на рисунке 3: при температуре $T_х=T_н$ обращается в ноль, при бесконечной температуре нагревателя стремится к 1.Ответ: 3
