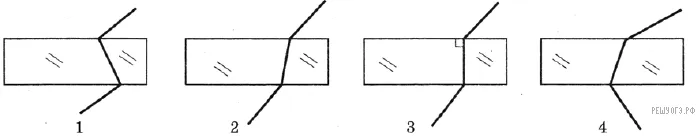

На каком из рисунков правильно показан ход луча, проходящего через

Решение по шагам

1. 1

   Как рассуждать

   Решение. При переходе из оптически менее плотной среды в оптически более плотную луч приближается к перпендикуляру к поверхности, т. е. угол преломления становится меньше угла падения. При обратном переходе наблюдается отклонение луча от нормали. При этом луч может выйти из среды под нулевым углом, т. е. перпендикулярно границе среды, только если он падает под таким же нулевым углом. Таким образом, ход луча верно изображен на рисунке
