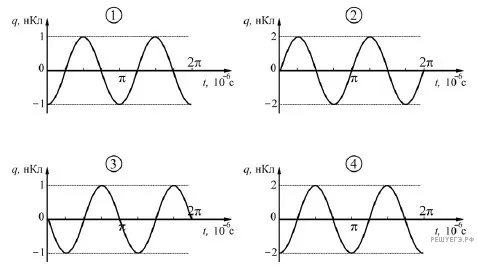

На каком из следующих рисунков правильноизображена зависимость заряда q

Решение по шагам

1. 1

   Как рассуждать

   Решение. В колебательном контуре сила тока является первой производной по времени от заряда: $I= \frac{dq}{dt}$ Из графика видно, что зависимость силы тока от времени может быть описана выражением: $I=A \sin ( \omega t )$ Тогда зависимость заряда конденсатора от времени будет описываться выражением: $q= - \frac{A}{\omega} \cos ( \omega t )$ Амплитуда заряда $\frac{A}{\omega} = \frac{2мА}{2 \cdot 10^{6} с в степени ( - 1 )} =1нКл$ Данному выражению соответствует график под номером 1. Ответ: 1
