Колебательный контур состоит из последовательно соединенных резистора

Условие

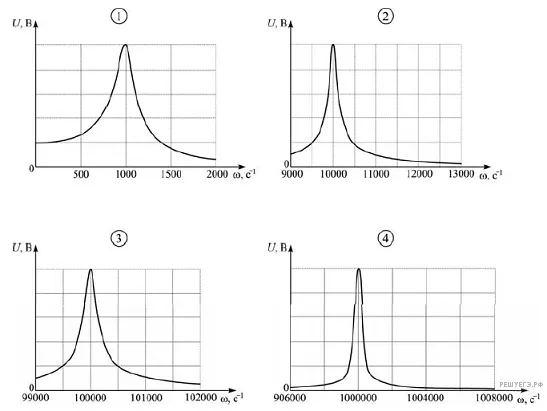

Колебательный контур состоит из последовательно соединенных резистора, конденсатора емкостью 10 мкФ и катушки индуктивностью 1 мГн. Какая из приведенных на рисунке резонансных кривых может принадлежать этому контуру?

Рисунок к задаче

1. 1. 1. 4

Ответ

Ответ и полный разбор откроются после входа

Посмотреть ответ

Решение по шагам

Как рассуждать
Решение. Резонанс в контуре наступает, когда частота внешнего возмущения приближается к собственной частоте колебаний в контуре: $\omega_0= \frac{1}{\sqrt{LC}} = \frac{1}{\sqrt{1мГн \cdot 10мкФ}} =10^{4} Гц$ Таким образом, данному контуру может принадлежать резонансная кривая под номером 2.Ответ: 2.
