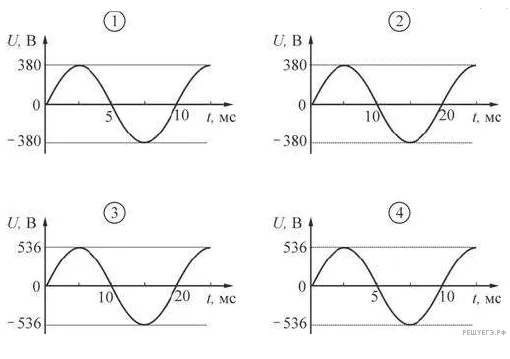

Какой из приведенных ниже графиков зависимости напряжения U от времени

Решение по шагам

1. 1

   Как рассуждать

   Период колебаний связан с частотой соотношением $T= \frac{1}{\nu}$ Следовательно, период колебаний напряжения на искомом графике должен быть равен $T= \frac{1}{50Гц} =20мс$ Действующим значением напряжения называют постоянное напряжение, действие которого производит равнозначную работу, что и рассматриваемое переменное напряжение за время одного периода.
