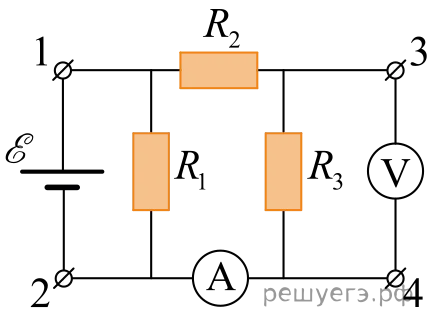

Если между контактами 1 и 2 схемы, изображенной на рисунке, включить

Решение по шагам

1. 1

   Как рассуждать

   Решение. [рисунок] Изобразим эквивалентные схемы подключения для каждого случая.

   При первом подключении (рис. 1 ) резисторы $R_2$ и $R_3$ соединены последовательно, следовательно, $I_2,3=I_2=I_3$ По закону Ома для участка цепи $I_3= \frac{U_3}{R_3} ,$ откуда найдем сопротивление третьего резистора: $R_3= \frac{U_3}{I_3} = \frac{20}{1} =20Ом$ Поскольку внутренним сопротивлением источника тока можно пренебречь, и резистор $R_1$ соединен параллельно с участком цепи, содержащем резисторы $R_2$ и $R_3,$ то $U_2,3= \mathcal{E}$ Тогда напряжение на втором резисторе $U_2= \mathcal{E} - U_3=50 - 20=30В$ Тогда можем найти сопротивление второго резистора, использовав закон Ома для участка цепи: $R_2= \frac{U_2}{I_2} = \frac{30}{1} =30Ом$ [рисунок] При втором подключении цепи (рис.
