В электрической цепи, схема которой показана на рисунке, через резистор

Условие

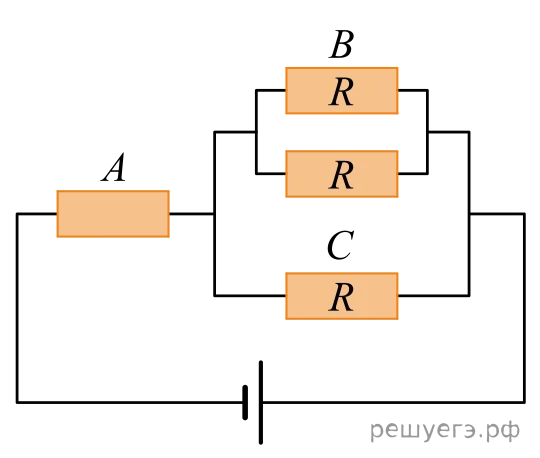

Рисунок к задаче

В электрической цепи, схема которой показана на рисунке, через резистор A течет ток силой $I_0$ Чему равна сила тока, текущего через резистор B и через резистор C? Установите соответствие между физическими величинами и их значениями. К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в таблицу выбранные цифры под соответствующими буквами. ФИЗИЧЕСКАЯ ВЕЛИЧИНА

| А) Сила тока, текущего через резистор BБ) Сила тока, текущего через резистор CВЫРАЖЕНИЕ ДЛЯ НЕЕ1) $I_0$

$\frac{I_0}{2}$
$\frac{I_0}{3}$
$\frac{2I_0}{3}$ A | Б | | --- | --- | | | |

Ответ

Ответ и полный разбор откроются после входа

Посмотреть ответ

Решение по шагам

Как рассуждать
Решение. При последовательном подключении резисторов через них течет одинаковый ток. При параллельном подключении ток делится таким образом, чтобы напряжения на всех резисторах совпадали. На представленной схеме резисторы B, C и резистор без подписи подключены параллельно друг другу. Они все имеют одинаковое сопротивление, а значит, ток поделится между ними тремя поровну. Таким образом, через резистор B течет ток $\frac{I_0}{3}$ (А —

Осталось ещё 1 шаг

и через резистор C такой же ток I_0/3 (Б — 3)…

Получить полное решение

Бесплатно · займёт минуту
