Физика·Электродинамика. Изменение физических величин и установление·11 класс

Установите соответствие между схемами этих колебательных контуров и

Условие

На рис. 1 изображена электрическая схема идеального колебательного контура, состоящего из конденсатора емкостью C, катушки индуктивностью L и ключа. Конденсатору сообщают некоторый начальный заряд q₀, а затем в момент времени t₀ = 0 замыкают ключ. На рис. 2 показан график зависимости напряжения U между обкладками этого конденсатора от времени t.

Рисунок к задаче

Рис. 1

Рисунок к задаче

Рис. 2 Затем опыт повторяют с двумя другими колебательными контурами, каждый раз сообщая конденсатору один и тот же начальный заряд. Установите соответствие между схемами этих колебательных контуров и графиками зависимостей от времени напряжения между обкладками конденсаторов, входящих в состав контуров. Цена деления на шкале времени на всех графиках одинаковая.К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами. КОЛЕБАТЕЛЬНЫЙ КОНТУР

Рисунок к задаче

А)

Рисунок к задаче

Б) ГРАФИК

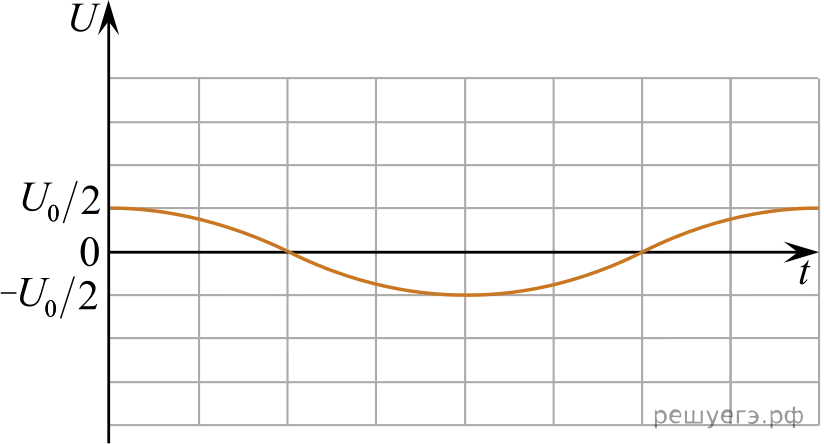

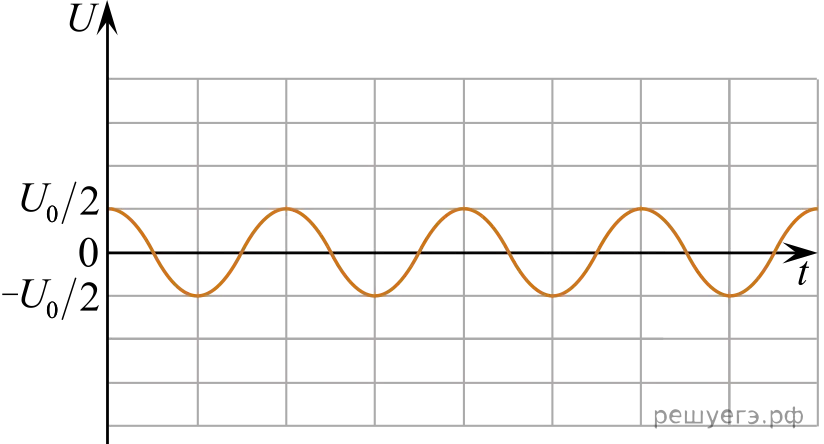

Рисунок к задаче

Рисунок к задаче

Рисунок к задаче

Рисунок к задаче

  1. Ответ: A | Б | | |

Ответ

21

Решение по шагам

  1. Как рассуждать

    А) Период колебаний в колебательном контуре определяется формулой T=2ПиLCT=2 Пи \sqrt{LC} При увеличении емкости конденсатора и индуктивности катушки в 2 раза период колебаний увеличится в 2 раза.

Осталось ещё 3 шага — откроются после входа:

  • Шаг 2
  • Шаг 3
  • Шаг 4
