11 класс·средний уровень

Установите соответствие между физическими величинами и формулами, по

Условие

Рисунок к задаче

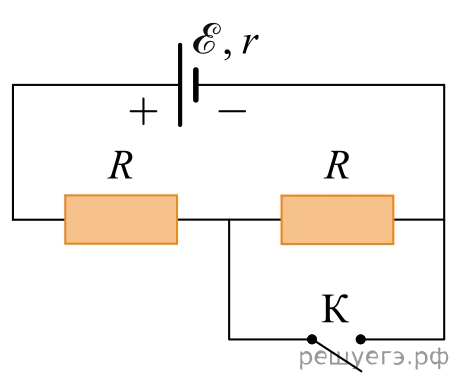

На рисунке показана цепь постоянного тока. Установите соответствие между физическими величинами и формулами, по которым их можно рассчитать ( $\mathcal{E}$ — ЭДС источника напряжения; r — внутреннее сопротивление источника; R — сопротивление резистора).К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами. ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ

А) напряжение на источнике при замкнутом ключе КБ) сила тока через источник при разомкнутом ключе КФОРМУЛЫ1) $\frac{\mathcal{E} R}{R + r}$

$\frac{2\mathcal{E} r}{2R + r}$
$\frac{\mathcal{E}}{2R + r}$
$\frac{\mathcal{E}}{R + r}$ Запишите в ответ цифры, расположив их в порядке, соответствующем буквам:

А	Б

Ответ

Ответ и полный разбор откроются после входа

Посмотреть ответ

Решение по шагам

Как рассуждать
Сила тока в цепи связана с ЭДС и сопротивлением нагрузки соотношением: $I= \frac{\mathcal{E}}{R_н + r}$ При разомкнутом ключе сопротивление нагрузки 2R Получаем $I= \frac{\mathcal{E}}{2R + r} ,$ что соответствует формуле 3.При замкнутом ключе ток не идет через второй резистор.

Осталось ещё 1 шаг

В этом случае сопротивление нагрузки будет…
