Определите формулы, которые можно использовать для расчетов показаний

Условие

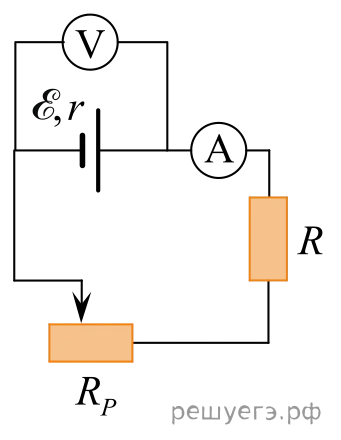

Рисунок к задаче

Исследуется электрическая цепь, собранная по схеме, представленной на рисунке. Определите формулы, которые можно использовать для расчетов показаний амперметра и вольтметра. Измерительные приборы считать идеальными.К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами. ПОКАЗАНИЯ ПРИБОРОВ

А) показания амперметра

|

Б) показания вольтметраФОРМУЛЫ1) E(R+Rp−r)\mathcal{E} ( R + R_p - r )

  1. ErR+Rp+r\frac{\mathcal{E} r}{R + R_p + r}

  2. E(R+Rp)R+Rp+r\frac{\mathcal{E} ( R + R_p )}{R + R_p + r}

  3. ER+Rp+r\frac{\mathcal{E}}{R + R_p + r} Запишите в ответ цифры, расположив их в порядке, соответствующем буквам: А | Б | | --- | --- | | | |

Ответ

Ответ и полный разбор откроются после входа

Посмотреть ответ

Решение по шагам

  1. Как рассуждать

    Разбор задачи целиком открывается после входа.

Осталось ещё 2 шага

  1. По закону Ома для полной цепи: I = Er + R +…

  2. Найдем это напряжение: U = I ( R + R_p ) = E…
