К кольцу, сделанному из тонкой металлической проволоки, подносят

Условие

Рисунок к задаче

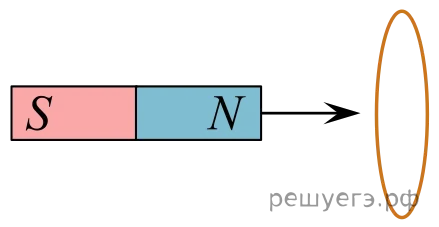

К кольцу, сделанному из тонкой металлической проволоки, подносят постоянный магнит таким образом, что поток вектора магнитной индукции через плоскость кольца линейно возрастает с течением времени t Установите соответствие между графиками и физическими величинами, зависимости которых от времени эти графики могут представлять. К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в таблицу выбранные цифры под соответствующими буквами.ГРАФИКИ

|

А)

Рисунок к задаче

Б)

Рисунок к задаче

ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ1) Сила протекающего в кольце электрического тока I2) Возникающая в кольце ЭДС самоиндукции Eси\mathcal{E}_си

  1. Среднее ускорение электронов проводимости в материале кольца a4) Работа протекающего в кольце электрического тока A A | Б | | --- | --- | | | |

Ответ

Ответ и полный разбор откроются после входа

Посмотреть ответ

Решение по шагам

  1. Как рассуждать

    Согласно закону электромагнитной индукции Фарадея, при изменении магнитного потока через замкнутый контур в нем возникают индукционные токи, при этом ЭДС индукции определяется соотношением: Eи=−ΔΦΔt\mathcal{E}_и= - \frac{\Delta \Phi}{\Delta t} Поскольку, согласно условию, магнит двигают так, что магнитный поток через кольцо возрастает равномерно, заключаем, что ЭДС индукции будет постоянной.

    Согласно закону Ома, сила тока связана с ЭДС и сопротивлением формулой: I=EиRI= \frac{\mathcal{E}_и}{R} Так как ЭДС постоянна, можно сделать вывод, что в кольце будет течь постоянный ток, а значит, график Б может отображать зависимость силы тока в цепи от времени (Б — 1).Поскольку сила тока постоянна средняя скорость электронов проводимости в материале кольца также постоянна, а значит, их среднее ускорение равно нулю.

Осталось ещё 2 шага

  1. Индуктивностью кольца можно пренебречь…

  2. Таким образом, график А соответствует работе…
