Из металлической проволоки сделаны две одинаковые рамки. Рамка 1

Условие

Из металлической проволоки сделаны две одинаковые рамки. Рамка 1 находится в однородном магнитном поле с индукцией B⃗1\vec{B}_1 и в начальный момент времени расположена относительно линий магнитной индукции так, как показано на рис. 1. Рамка 2 находится в однородном магнитном поле с индукцией B⃗2,\vec{B}_2, линии магнитной индукции которого направлены так, как показано на рис. 2.

Рисунок к задаче

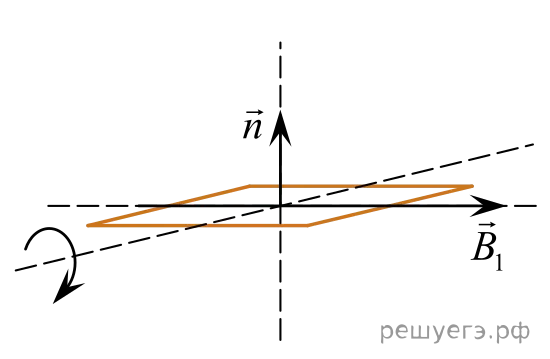

Рис. 1

Рисунок к задаче

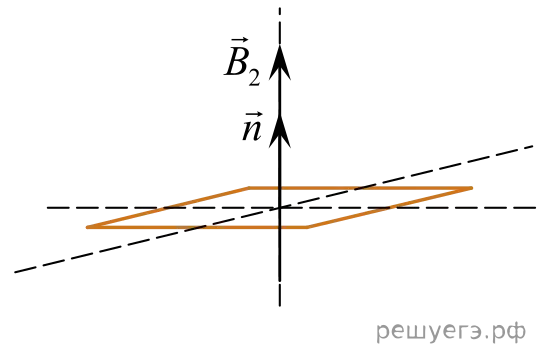

Рис. 2В момент времени t₀ = 0 рамку 1 начинают вращать (направление вращения указано стрелкой), а модуль индукции B₂ начинает изменяться с течением времени t по закону B2(t)=2tB_2 ( t ) =2t Установите соответствие между графиками зависимостей физических величин от времени и физическими величинами. К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.ГРАФИК ЗАВИСИМОСТИ ФИЗИЧЕСКОЙ ВЕЛИЧИНЫ ОТ ВРЕМЕНИ

|

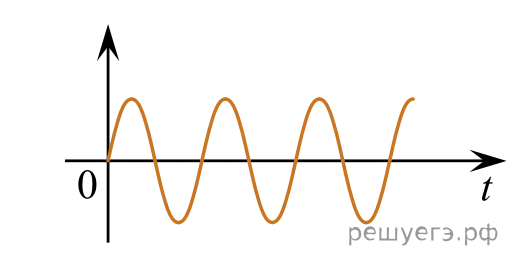

А)

Рисунок к задаче

Б)

Рисунок к задаче

ФИЗИЧЕСКАЯ ВЕЛИЧИНА1. Магнитный поток, пронизывающий рамку 1.2. Магнитный поток, пронизывающий рамку 2.3. Модуль ЭДС индукции, возникающей в рамке 1.4. Модуль ЭДС индукции, возникающей в рамке 2.АБ

Ответ

Ответ и полный разбор откроются после входа

Посмотреть ответ

Решение по шагам

  1. Как рассуждать

    Решение. Согласно закону электромагнитной индукции Фарадея, ЭДС индукции определяется выражением Eи=−dΦdt,\mathcal{E}_и = - \frac{d \Phi}{d t} , где Φ\Phi — поток магнитного поля.

    Для первой рамки Φ(t)=BScos⁡альфа=BScos⁡(ωt+φ0),\Phi ( t ) =BS \cos альфа =BS \cos ( \omega t + \varphi_0 ) , где альфа — угол между нормалью к контуру и вектором индукции магнитного поля, S — площадь контура, φ0\varphi_0 — начальная фаза, ω\omega — угловая частота вращения рамки.В начальный момент времени поток через рамку 1 равен нулю, затем он будет изменяться по закону синуса. На графике 1 изображен магнитный поток, пронизывающий рамку

Осталось ещё 1 шаг

  1. (А — 1)Вторая рамка расположена…

Получить полное решение

Бесплатно · займёт минуту
