На рис. 1 приведена схема установки, с помощью которой исследовалась

Условие

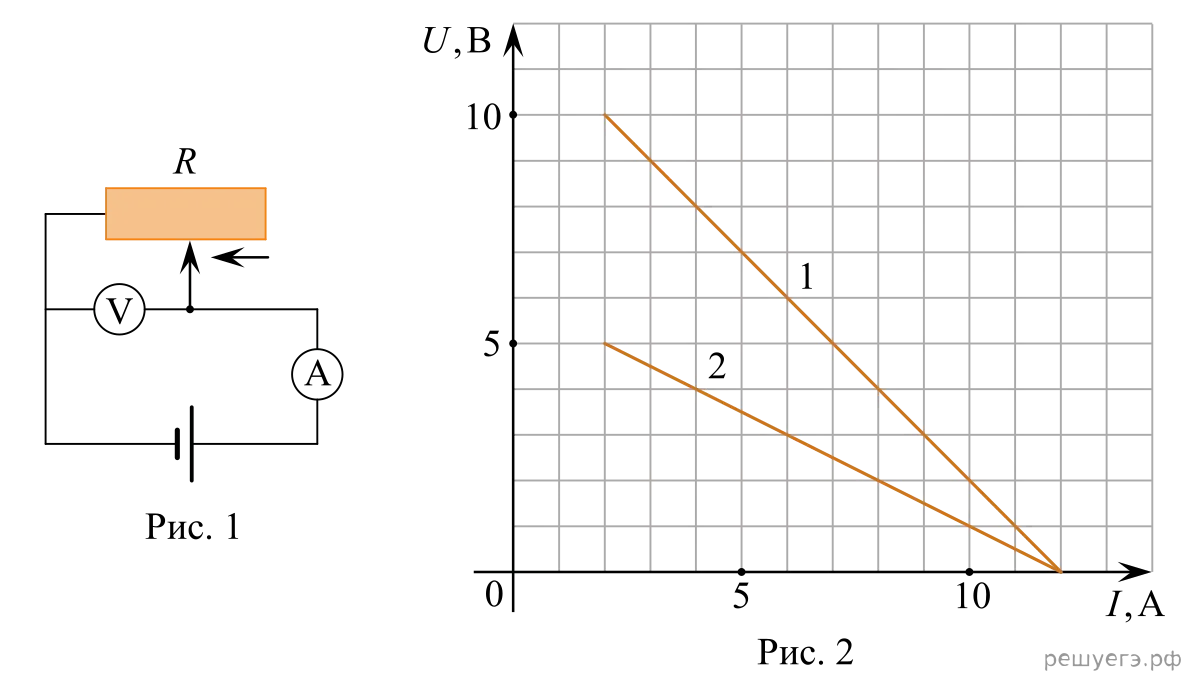

На рис. 1 приведена схема установки, с помощью которой исследовалась зависимость напряжения на реостате от величины протекающего тока при движении ползунка реостата справа налево. На рис. 2 приведены графики, построенные по результатам измерений для двух разных источников напряжения.

Рисунок к задаче

Выберите все утверждения, соответствующих результатам этих опытов, и запишите в ответ цифры, под которыми указаны эти утверждения. Вольтметр считать идеальным. 1. В первом опыте при силе тока 6 А вольтметр показывает значение 6 В.2. Ток короткого замыкания равен 10 А.3. Во втором опыте сопротивление резистора уменьшалось с большей скоростью.4. Во втором опыте при силе тока 4 А вольтметр показывает значение 4 В.5. В первом опыте ЭДС источника равна 5 В.

Ответ

Ответ и полный разбор откроются после входа

Посмотреть ответ

Решение по шагам

  1. Как рассуждать

    Из графика видно, что в первом опыте при силе тока 6 А вольтметр показывает значение 6 В.2.

Осталось ещё 6 шагов

  1. При токе, равном 12 А, реостат полностью…

  2. На данном графике представлена лишь…

  3. Из графика видно, что во втором опыте при…

  4. Если продлить прямую, то при силе тока 0 А…

  5. Вольтметр показывает ЭДС источника при…

  6. Следовательно, в первом опыте ЭДС источника…
